●.輸入輸出信號矩陣式混音、混音分量控制,24bit/48KHz取樣頻率，高性能雙核浮點高速DSP處理器；

●輸入每通道：前級放大、信號發生器、擴展器、5段參量均衡、（AFC、AEC、ANC選配）；

●輸出每通道：音箱管理器（31段圖示均衡器、限幅器）；

●每通道可獨立設置中文名稱；

●輸入靜音開關、模擬輸入通道幻象供電開關；

●每通道輸出靜音開關；

★支持可選的音頻算法（AFC、AEC、ANC）；

★支持PC客戶端、PAD客戶端軟件控制，機器內置客戶端，支持聯機下載；

●系統內置鎖屏功能，有效避免發生誤操作；

●直觀、圖形化軟件控制界面，可工作在XP/Windows7、8、10等系統環境下；

★配置雙向RS485接口、標準以太網控制接口；

★POE方式供電，可與802.3af標準的POE交換機配合使用。

●可通過dante協議提供網絡音頻擴展，數量為8（4*4）通道。

●系統內置鎖屏功能，有效避免發生誤操作:
●直觀、圖形化軟件控制界面，可工作在XP/Windows7、8、10等系統環境下:輸入每通道:前級放大、信號發生器、擴展器、5段參量均衡、 (AFC、AEC、ANC選配);輸入輸出信號矩陣式混音、混音分量控制,24bit/48KHZ取樣頻率，高性能雙核浮點高速DSP處理器

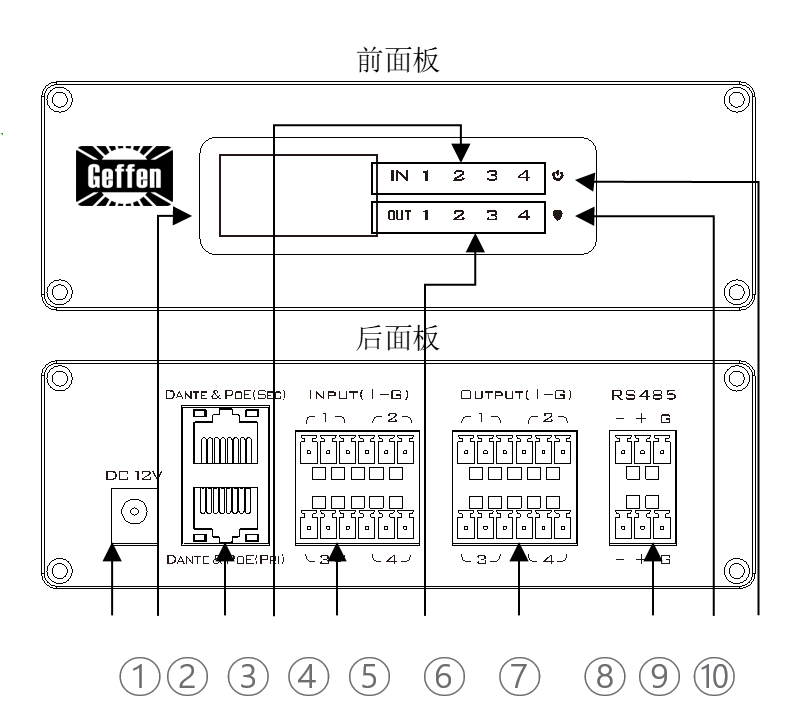

① 12V直流電源接口。

② OLED顯示屏，用于顯示IP地址等信息。

③ 兩路Dante網絡接口，支持PoE供電，支持網絡級聯，可進行PC軟件控制。

④ 信號指示燈，指示1~4路輸入信號狀態。

⑤ 四路平衡信號輸入接口，如果線性輸入請接“+”和“G”。

⑥ 信號指示燈，指示1~4路輸出信號狀態。

⑦ 四路平衡信號輸出接口。

⑧ 兩路RS485接口。

⑨ 指示燈閃爍則表示系統正常運行中。

● 請按照接口說明的提示內容接線，本設備支持12V DC和PoE兩種供電方式。

方法一：準備好POE交換機和網絡連接線，POE交換機正常通電情況下，使用網線連接“Dante & PoE”接口和POE交換機，檢查面板的電源指示燈亮；等候約30秒，設備屏幕顯示設備IP地址信息。

方法二：使用隨機配套的12VDC電源適配器，連接220VAC電源和接口機盒子。220VAC電源上電后，檢查面板的電源指示燈亮；等候約30秒，設備屏幕顯示設備IP地址信息。

● 在Dante音頻網絡中，需要通過GEFFEN?Dante Controller軟件對接入處理器的各路信號進行路由設置。可以實現Dante網絡內輸入到輸出的1對1,1對映射操作。

注意：GEFFEN?Dante Controller軟件對應的平臺有Windows 7，Windows 10，Mac OS，OS X10，請根據自己的系統平臺選擇合適的軟件版本。

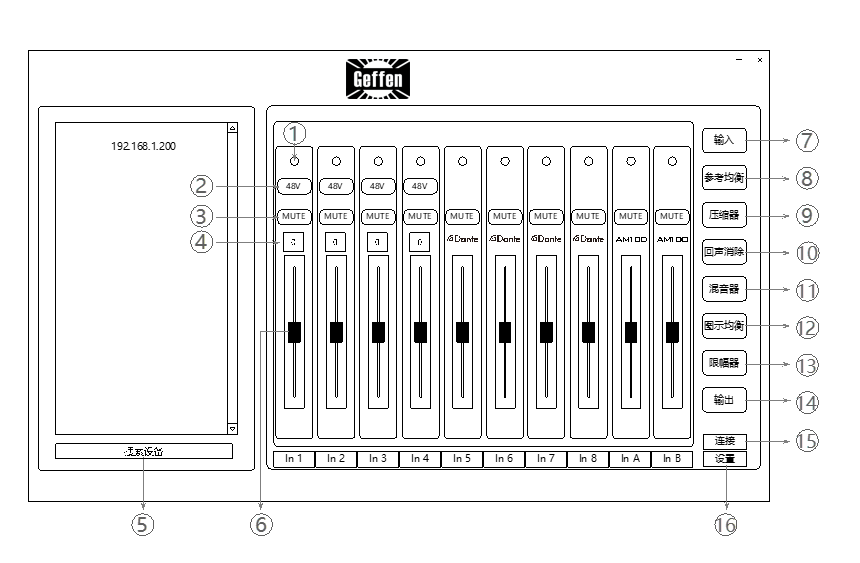

1. 使用GEFFEN?Sound Tune 軟件（處理器內置）實施對音頻信號的參數調節。本處理器接入局域網后，打開PC軟件，單擊右下角搜索設備，將搜索出所有在線的音頻處理設備，并顯示對應IP地址（默認IP地址：192.168.1.200），選擇本處理器IP地址在右側界面進行參數調節。

①狀態指示燈。綠燈亮則信號正常；紅燈亮則信號不正常。

②幻象供電開關按鈕。幻象電壓為48V。

③靜音按鈕。靜音功能。

④模擬增益調節。共8檔，分別為：-6，0，6，12，18，24，30，36dB。

⑤搜索當前在線設備的IP地址，并顯示出來。右擊選中IP可修改。

⑥推子調節當前信號道的數字增益。

⑦輸入按鈕。進入輸入界面的功能調節。

⑧參量均衡按鈕。進入?yún)⒘烤庹{(diào)節界面，選中需調節的通道。5段均衡調節：中心頻率，增益，帶寬，全部通道，復位。

⑨壓縮器按鈕。進入壓縮器調節界面，選中需調節的通道，有閥值，比率，啟動時間，恢復時間，直通，復位等功能的調節。

⑩混音器按鈕。進入混音器調節界面，可實現8進8出矩陣混音。

?圖示均衡按鈕。進入圖示均衡調節界面，選中需調節的通道，31段均衡調節：窄帶，正常，寬帶，頻率，增益，平直，直通。

?限幅器按鈕。進入限幅器調節界面，選中需調節的通道，有閥值，恢復時間，直通，復位等功能的調節。

?輸出按鈕。進入輸出界面的功能調節。

?連接按鈕。進入設備登錄界面。

?設置按鈕。進入設置界面，有PC軟件下載，升級，全局復位等功能。
