輸入參數：
●視頻輸入:1路HDMI輸入，1路HDMI環出；
●輸入信號分辨率最高支持3840x2160@60Hz,向下兼容，輸入信號分辨率自適應；（提供第三方權威機構檢測報告）
●編碼支持EDID分辨率自定義設置，支持碼率自定義設置；
●支持環出接口模式HDMI/DVI切換，支持環出分辨率切換；
●支持視頻裁剪，對裁剪的區域進行編碼傳輸信號；
●編碼支持標準RTSP流，可以同時拉取5路碼流
★支持多頭顯卡信號點對點采集編碼，采集畫面留存無撕裂；
★支持遠程電腦開關機控制，通過I/O模式或者網絡模式控制；
★支持設備名稱、時間、臺標等OSD疊加顯示；支持雙臺標，可臺標進行文字修改；
★支持大屏信號源的可視化回顯；音頻視頻信號的同步及異步方式投放到大屏和坐席端；

輸出參數：
●支持1路HDMI輸出，輸出信號分辨率最高支持3840x2160@60Hz,向下兼容；
●支持輸出接口模式HDMI/DVI切換，支持輸出分辨率、顏色空間切換；
★支持LED、DID、LCD、DLP 拼接、漫游、拖拽、自定義分割、多圖層疊加顯示，解碼支持1路4K60Hz、支持2路4K30Hz、8路1080P30Hz，16路720P，單屏最高64開窗顯示及疊加；
●支持LED自定義時序分辨率輸出，最大輸出時序帶寬594MHz，輸出分辨率360x240 ~ 3840x2160；
●支持LED無縫拼接，無錯位吃像素現象，支持LED大屏精準定位，可解決LED屏上精準開窗功能；
●支持LED實時同步，同步效果媲美傳統集中式拼接處理器；
★支持大屏幕自定義塊功能:用戶按照需求自定義屏幕上的屏幕分割塊位置和大小，形成不同規則分屏模式；（提供第三方權威機構檢測報告）
★支持OSD字幕疊加,可調節字幕大小、底色、字色、滾動速度；
支持高清底圖，支持超高清GIS地圖點對點大屏顯示；

●支持U盤透傳；

●支持KVM坐席、輸入、輸出一體化；

★支持對信號源終端控制:可對信號源終端的PC、服務器、播放器等設備進行播放控制，快進、停止、圖像縮放、進度拖動、畫面截取平鋪等多種播放控制模式。
●支持軟KVM反控電腦；
★支持輸出畫面旋轉，可設置90，180，270°，旋轉后可支持拼接

KVM坐席參數：
★支持多種登錄方式（賬號密碼、指紋），具有席位記憶功能，坐席人員可不局限于當前席位，在任意席位登錄均保留原有布局，無需重新布局。
★支持座席大屏推送、座席間推送、座席跟隨、座席預案、座席呼叫、信號抓取。支持通過平板終端可以直接可視化實時操控座席主機里的所有常規功能，在無人值守座席階段可完成座席間的日常操作；
★支持遠程 KVM 控制,可坐席端遠程控制機房電腦以及開關機，最多可同時控制多達16窗口不同信號源；具備手動和自動開啟控制模式；
●支持坐席端推送大屏，可通過本地坐席將列表中的任意視頻源推送到本地或者遠端的拼接大屏全屏顯示，可進行開窗、漫游、疊加、畫畫等，信號源以及虛擬屏實時預覽；
★支持大屏開窗時既可2*2、3*3等規則開窗，也支持通過手動拖動隨意分割窗布局進行不規則開窗；
★支持坐席間互相信號請求、推送；支持三級權限管理；；支持信號大屏信號抓??；支持大屏分區管理；支持座席端以及大屏的預案保存及調?。?br /> ★支持通過通道框顏色區分通道狀態模式，包含接管、控制、接收、無信號等邊框顏色，每種邊框不少于8種顏色選擇，支持改變信號框的寬度，最大支持3px。也可對邊框進行隱藏。
★支持多權限管理;分超級管理員、管理員、操作員三個級別進行分權分級管理；
★支持坐席間場景預案一鍵推送，可實現將當前坐席的保存的預案布局一鍵推送至其他坐席；

可視化管控平臺參數：
★1.與分布式編碼、解碼節點等設備相配套使用，軟件操作采用C/S和B/S可視化集中控制，可視化界面管理；?
★2.具備拖拽的方式可將任意信號源上屏，支持全屏信號漫游、跨屏、任意開窗、任意畫面放大縮小，畫中畫功能，支持對任意信號源視窗進行實時回顯和預覽，在控制客戶端前即可看到整個幕墻上的顯示效果；?
★3.智能自動預覽技術，支持>50路信號源預覽，信號排序，可按名字、ip、自定義的方式排序；
4.集控界面集預案、大屏拼控、視頻監視、云臺控制、可編程中控、環境控制、直播/錄制、暫停等控制功能于一體；
5.整體顯示布局可保存和調用：支持無限多路的預案實時保存、實時調用、輪巡，可滿足會議或者指揮的過程中對突發情況的迅速及時處置；
6.支持自由操控，可實現所有視頻信號源的視窗管理、拼接、任意縮放、整屏和畫中畫、漫游等功能，可實現對視窗參數的調整（疊加關系、位置、大小、比例等）
7.可編程中控界面：可編程頁面支持圖片，文字，按鍵等編程應用，實現中控的集中控制管理；可以對周圍環境燈光、窗簾、電源、空調等設備的集中管理。
8、定制化界面，PC 管理軟件任意模塊可由用戶自定義，根據需求任意更改；
★9.支持KVM功能，可以控制動態視頻信號的播放和停止，PC端播放PPT畫面，可以實現對PPT的翻頁操作；
10.支持LED、DID、LCD、DLP 拼接、縮放、漫游、畫中畫、自定義分割、多圖層疊加顯示等功能，支持窗口排序;
11.支持視頻傳輸RTSP、RTMP協議、私有協議；音頻AAC、G.711、G.726，音視頻可同步，可異步切換;
12.支持H.264/H.265的IPC網絡攝像機，IPC網絡攝像機機信號接入直接輸出顯示到大屏，無需第三方轉碼服務器；
13.支持多平臺實時預覽操作、不同終端操作實時同步操作、操作軟件可運行于PC端、移動端（Windows、IOS、Andriod）和WEB網頁端、不同分辨率(流暢/標清/高清)，多平臺下配置不依賴服務器情況下自動同步狀態；
14.支持預覽信號裁剪，裁剪后的信號自動顯示到預覽列表中，可作為獨立信號上屏；
15.軟件具備權限分配功能，可設定一個管理員和多個用戶權限，數量不限，管理員用戶可任意添加用戶，任意設定控制權限，可隨時添加刪除；
16.支持OSD字幕疊加,字體、顏色、大小等設置,支持高清底圖；
17.支持中文、英文等多語言顯示；
★18.支持中控數據透傳，可控制高清矩陣信號切換、電源設備開關、攝像頭的轉動方向放大縮小及預置位調用、音頻音量、燈光/空調開關等中控功能；
19.支持視頻會議主機對接，拉取其web控制界面；
★20.支持錄播系統對接，實現云臺轉動，錄制過程控制等功能；
編程調試軟件參數：
1.采用C/S架構，主要用于節點的運行狀態的查看、修改、參數配置以及IU界面的設計配置，簡單快捷。
2.支持在線對節點的名稱、類型、網關、IP地址等進行實時批量修改。
3.支持在線對節點的版本進行批量升級，輸入輸出可以互相升級，以適應項目數量的不確定，靈活配置。
4.支持自定義修改輸出分辨率，以適應LED屏的特殊分辨率輸出。
5.支持輸入節點OSD的設置，可以設置顯示輸入節點的名稱、時間、臺標等，支持雙臺標顯示。
6.支持輸入輸出的音頻設置，可選擇音頻輸入輸出接口類型，編碼類型，混音等
7.支持設置大屏輸出節點的IP顯示，方便查看每個屏幕所對應的IP地址
8.支持設置輸出節點的色彩調整：亮度、對比度、色度、飽和度等
9.支持EDID擴展顯示標識自動識別
10.支持輸出節點原始底圖的修改，可設置任意底圖，以便于項目的展示
11.支持在線對所有的節點的重啟，恢復出廠設置?？芍苯优渲胕pc的rtsp地址進行對ipc的取流。
12.可通過拖拽式的方式對管控平臺以及運維系統的IU界面、功能進行任意修改配置，以便于項目現場多變的需求。

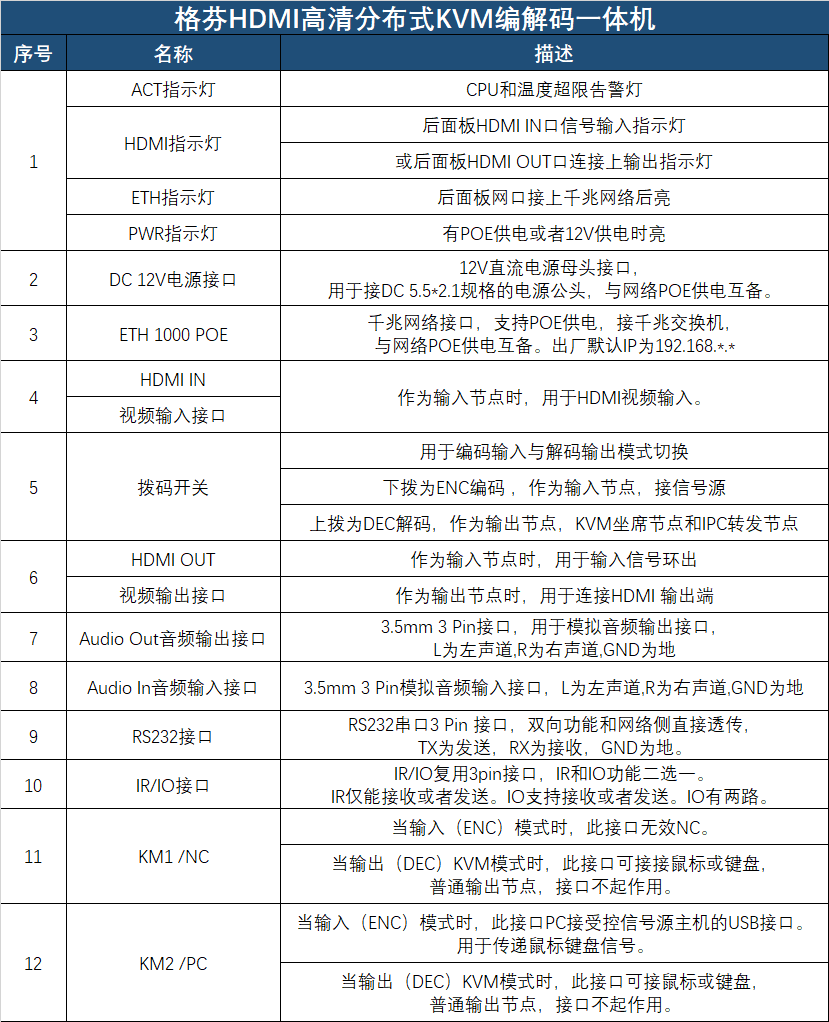

2個USB 2. 0接口（鼠標、鍵盤、觸摸框等）、1個千兆網口，1路HDMI視頻輸入和1路HDMI視頻輸出接口、1路3.5mm音頻輸入接口、1路3.5mm輸出接口，1路RS232、1路RS485、1路繼電器、2路IO鳳凰端子

說明：

● IR工作在接收時，占用資源較多，僅用于學習紅外，節點日常工作情況下不進行IR接收工作。

設備運行組網拓撲圖如下，下方為輸入節點，此時節點撥碼成ENC編碼狀態，連接輸入源。上方是輸出節點，撥碼DEC解碼狀態，由于拼接墻輸出、KVM輸出和IPC信號轉發。整個系統可以通過Windows PC、安卓平板、IOS平板進行控制。

?統配置

HDMI高清分布式KVM編解碼一體機具有網口，其出廠默認IP地址為：192.168.*.*；網關為：192.168.*.1（IP、網關可更改）

現場調測分布式需要3個主要軟件，如下所示。
●節點參數設置軟件：GEFFEN UMPlatform，綠色版本。
●系統設計配置軟件：GEFFEN?Designer ，綠色版本。
●客戶端：GEFFEN?WinClient ,IOS分布式系統控制平臺，Windows版本為綠色版本。
