1.SEQUENCE
顯示屏開關；長按5秒以上，強制關閉 / 開啟顯示屏和通道，當顯示屏在亮屏狀態下，短按智能開啟 / 關閉通道，綠燈時,表示有通道處于開啟狀態，紅燈時，所有通道處于關閉狀態；
2.USB插座
每個可提供直流5V 500mA電流；
3.LCD
可觸控顯示屏，菜單工作狀態顯示；
4.Function
功能選擇鍵；
5.Control
參數設置鍵；
6.通道開關
快捷開啟/關閉該通道，當該通道開啟時亮綠燈，該通道關閉時，不亮燈；
7.鎖定/解鎖鍵
長按鎖定/解鎖屏幕和按鍵；
8.菜單鍵
9.空氣開關；
10.OUT 100-240V AC；輔助輸出通道，該通道為直通通道，不受智能控制。

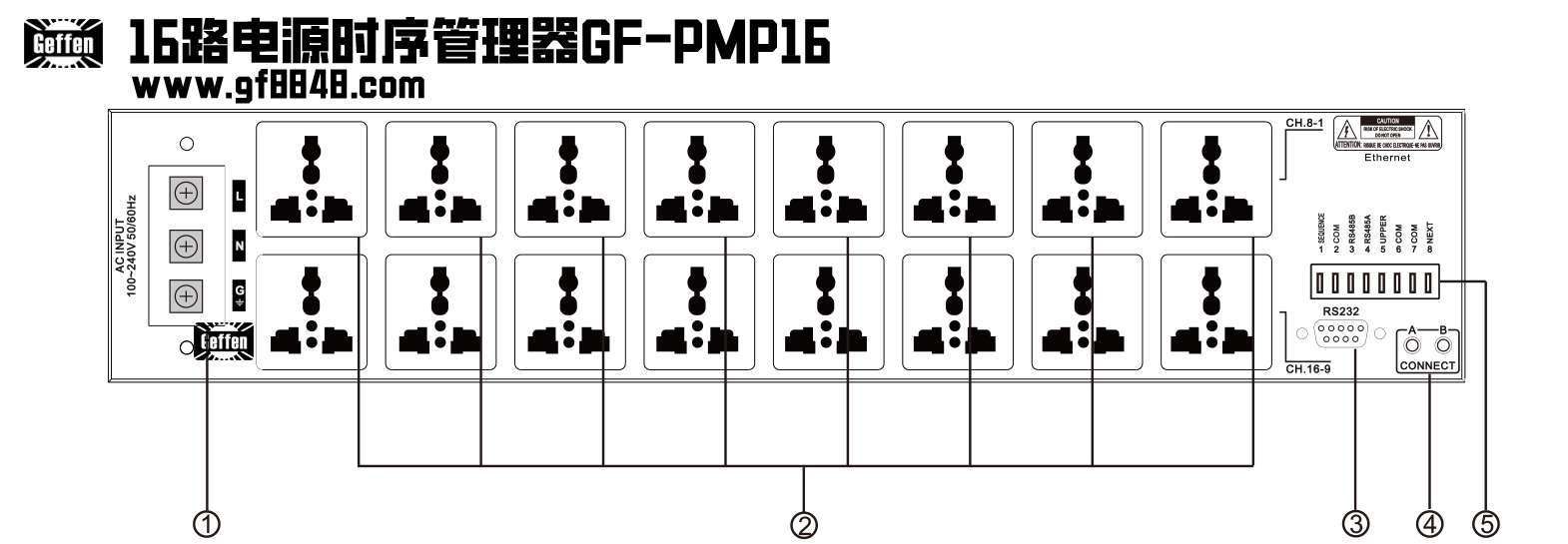

1.電源接線柱：
L：火線，N：零線，G：地線；
2.通道1~16萬用電源插座；
3.RS232接口;
4. 級聯接口;
5.控制接線柱;
（1-2）外接開關接口，
(3-4)RS485A RS485B，
(5-8)級聯接口

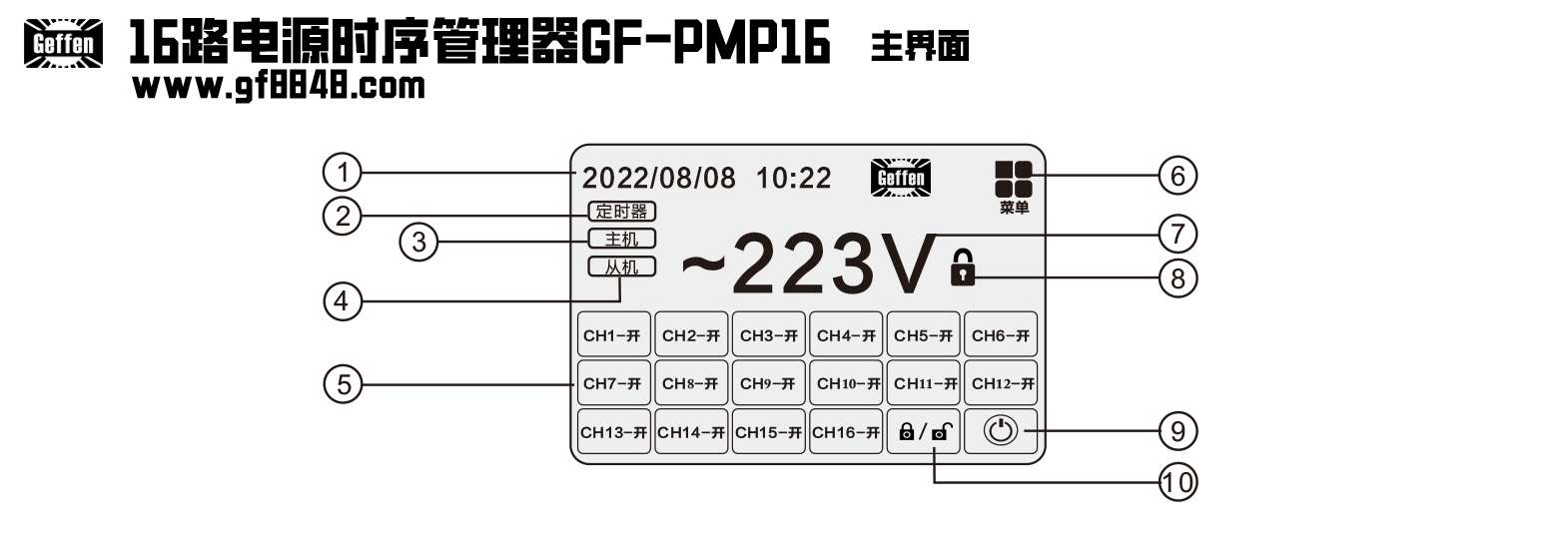

1.日期/時間，可進入時間設置界面；
2. 定時器已開啟圖標；
3. 級聯狀態下，主機的圖標；
4. 級聯狀態下，從機的圖標；
5. 1~16通道開啟/關閉狀態；
6.菜單圖標，觸屏或者旋鈕選中后點擊可進入主菜單；
7.實時電壓；
8.鎖屏狀屏顯示；
9.智能開啟/關閉所有可用通道圖標；
10.鎖屏按鍵。

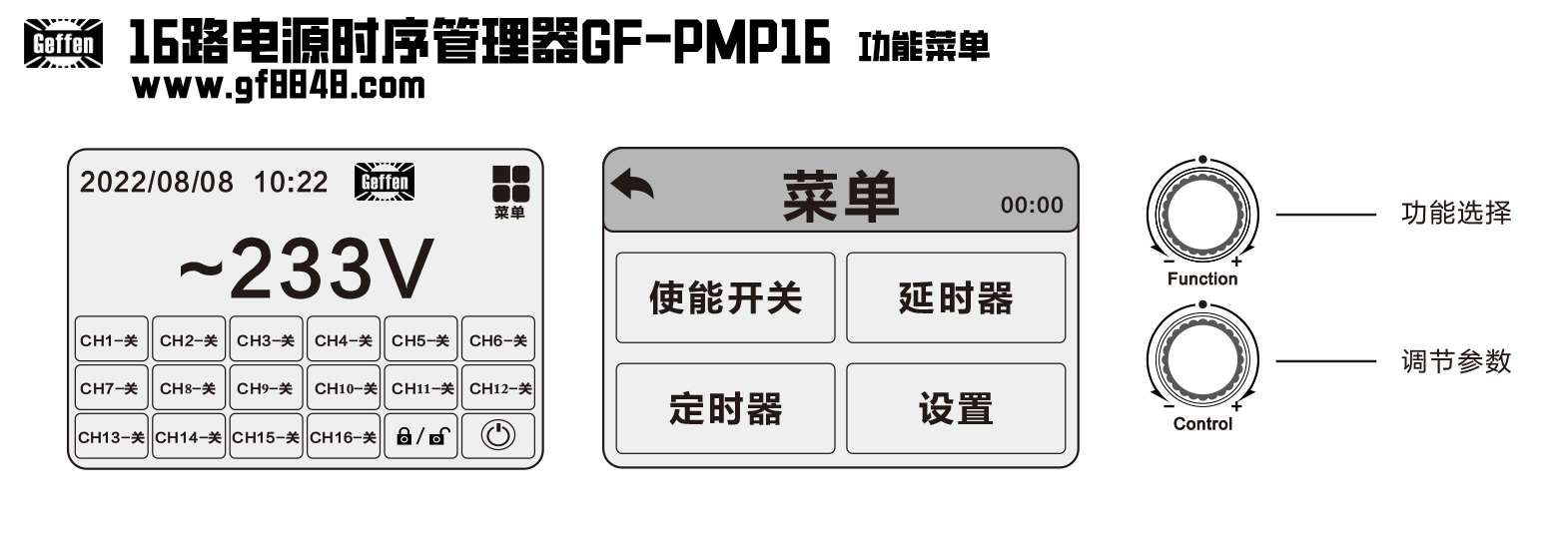

1.通過觸屏或旋鈕可對時序器所有功能及參數進行設置;
2.按下Select菜單鍵或者觸摸時序器主頁圖標進入主菜單；
3.設置參數需要保存，下次斷電開啟才會生效；
